Miniaturní jistič S200S doplňuje zavedenou výrobkovou řadu produktů ABB System pro M compact®. Díky bezšroubové technologii připojovacích svorek je možné vodiče připojovat daleko rychleji a snadněji, než je tomu u jističů se standardními šroubovými svorkami.

Připojit lze všechny druhy vodičů, tedy pevné i pružné (slaněné), přímo a bez nutnosti použití nástroje. Pro připojení slouží snadno ovladatelná páčka s plynulým chodem, kterou pouze stlačíme a nasuneme či vysuneme do/ze svorky pružného vodiče bez koncových návlaček.

bezsroubove svorky 1

Vlastnosti:

  • • Bezšroubová svorka na straně zátěže umožňuje snadné, rychlé a bezpečné připojení vodičů.
    • Vodiče je možné připojovat a odpojovat bez nutnosti použití nástroje
    • Možnost přímého připojení dvou vodičů do průřezu 4 mm2
    • Připojovat je možné pevné (tuhé) a pružné (slaněné) vodiče s koncovými návlačkami nebo bez nich
    • Optimální viditelnost připojovaných vodičů, díky uspořádáni svorkových otvorů
    • Možnost snadného a přesného měření napětí na straně zátěže, díky snadno přístupnému měřícímu bodu
    • Vylepšená svorka na napájecí straně, s možností připojení vodičů do průřezu až 35 mm2
    • Provedení v souladu s požadavky normy IEC/EN 60898-1; určeno pro globální použití
    • Plně kompatibilní se všemi zařízeními systému pro M compact® a veškerým příslušenstvím

Díky technologii Easy-Connect, použité u bezšroubových svorek našich miniaturních jističů řady S200S, můžete daleko rychleji a snaze dokončit vodičovou instalaci svých systémů, bez nutnosti použití nástrojů.

Konce pevných či slaněných vodičů s koncovými návlačkami zasunete do svorky – a to je vše. Konec vodiče bude pevně a bezpečně uchycen. Při odpojování vodiče stačí pouze zatlačit na speciálně vyvinutou uvolňovací páčku. Odpojení vodiče je bezpečné, rychlé a bez použití nástrojů!

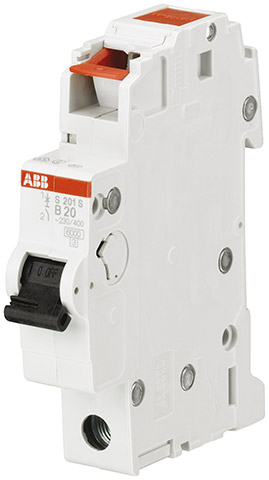

bezsroubove svorky 2

Čtyři důvody, proč právě S 200 S

1. Moderní propojovací technologie
Pevné a slaněné vodiče s návlačkami je možné přímo zasunout do svorky. U slaněných vodičů dojde k propojení po stlačení speciální uvolňovací páčky. Totéž platí i pro odpojování vodičů. Pro práci nepotřebujete žádné nástroje!

2. Optimální viditelnost při připojování vodičů
Vodiče zasuneme diagonálně z přední strany přístroje, a proto máme vždy nerušený vizuální kontakt se svorkou.

3. Nasadit je možné všechny typy vodičů
Nezaleží na tom, jaké vodiče použijete pro připojení. Všechny typy je možné zasunout do svorky.

  • Pevné vodiče s průřezem od 1 do 4 mm2
  • Slaněné (pružné) vodiče průřezu od 1 do 4 mm2
  • Pružné vodiče s koncovými návlačkami, s průřezem od 1 do 2,5 mm2

4. Plně kompatibilní se všemi prvky systému ABB pro M compact®
Je samozřejmé, že je možné připojovat jen definované a schválené příslušenství, například pomocné spínače a signalizační kontakty, nebo kombinovat s dalšími zařízeními systému pro M compact®, jako jsou miniaturní jističe a proudové chrániče.
