Obloukový výboj je jednou z nejnebezpečnějších událostí v elektrických zařízeních, která může způsobit vážné poškození osob a zařízení.

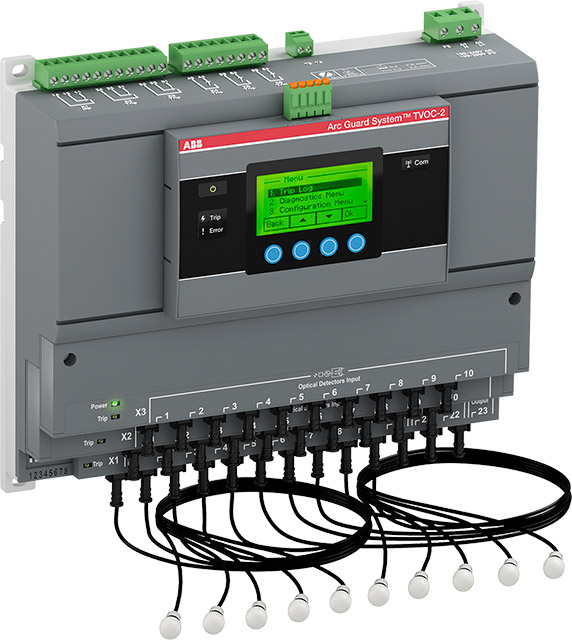

Při vzniku obloukového výboje je doba do přerušení oblouku jedním z nejkritičtějších faktorů, protože je přímo úměrná množství uvolněné energie. Energie obloukového výboje zase určuje, jak velké škody obloukový výboj způsobí. Společnost ABB je lídrem v oblasti elektrické bezpečnosti a její systém TVOC-2 Arc Guard System™ poskytuje bezkonkurenční optické zařízení pro zmírnění následků obloukového výboje s nejrychlejší reakční dobou na trhu.
Každá milisekunda se počítá
Při vzplanutí oblouku se počítá každá milisekunda. Proto optické senzory systému ABB TVOC-2 zajišťují reakci systému na první jiskru oblouku za pouhé 1-2 milisekundy a přenáší informaci optickými vlákny do vypínacího obvodu, což vede k celkové době otevření jističe 30-50 milisekund.
Vyloučení nechtěného vypnutí
Pokud je pravděpodobné, že rozváděč bude vystaven silnému okolnímu světlu, které by mohlo způsobit nechtěné vypnutí TVOC-2, lze jako druhou podmínku přidat proud (tzv. detekce proudu Rogowského cívkami). Proudový snímač CSU-2 je příslušenství k TVOC-2, které identifikuje nárůst proudu spojený s obloukovým výbojem.
Nejvyšší úroveň spolehlivosti
Rozšiřující modul E6 pro detektory se samokontrolou zaručuje vyšší úroveň bezpečnosti a spolehlivosti systému ABB Arc Guard TVOC-2, zachovává nejrychlejší vypínací časy spolu s možností zónové selektivity. Aktualizace v reálném čase prostřednictvím HMI jednotky a Modbus RTU zajišťují, že uživatelé jsou okamžitě informováni o přerušení nebo odpojení detektorů.
Ochrana životů a minimalizace poškození zařízení
Díky nejlepší reakční době na trhu, která je kratší než 1 milisekunda, vytváří kombinace TVOC-2 s hlídanými detektory rozšiřujícího modulu E6 nejspolehlivější dostupné řešení. Testováním celé délky hlásičů modul potvrzuje, že je celý systém funkční. Díky optické kabeláži v celém systému modul vylučuje jakékoliv riziko elektromagnetického rušení.
Nepřetržitý provoz
Rozšiřující modul E6 testuje detektory každých 10 sekund, informuje uživatele o stavu instalace a udržuje zařízení v nepřetržitém provozu. V případě odpojení nebo přerušení kabelů hlásičů poskytuje rozšiřující modul hlavní jednotce aktualizace v reálném čase, které jsou sdělovány prostřednictvím rozhraní HMI nebo Modbus RTU, a identifikuje místo vyžadující údržbu. TVOC-2 nadále detekuje záblesky ostatními detektory, v případě silné světelné úrovně okolí, poskytuje systém účinnou ochranu proti nechtěnému vypnutí.
Snadná instalace
Rozšiřující modul E6 umožňuje uživatelům snadno rozšiřovat instalace a integrovat do nich až 20 hlídaných detektorů a zónovou selektivitu se dvěma zónami jističů. Vlastní adaptivní testovací světlo znamená, že není na místě nutná žádná další kalibrace, což umožňuje rychlejší uvedení do provozu a úsporu času při samotné instalaci.
Hlavní výhody
- Zvýšená bezpečnost osob a zařízení
- Minimalizace prostojů po nehodě s elektrickým obloukem
- Není nutná kalibrace, zajišťuje spolehlivou funkci a rychlou instalaci
- Lze snadno rozšířit až o 30 snímačů a zvýšit tak pokrytí rozváděče z jediného TVOC-2
- Proudové senzory s technologií Rogowski pro rychlou a spolehlivou instalaci
Charakteristické vlastnosti
- Certifikát SIL-2 podle IEC 61508 a IEC 62061 zajišťuje mimořádně spolehlivou funkci
- Komunikační protokol Modbus RTU
- Integrováno do ABB abilityTM
- K dispozici v konfiguračním nástroji EkipConnect 3
- Společně s CSU-2 se světlo i proud používají pro vypnutí za méně než 2 ms
- CSU-2 informuje uživatele o nefunkčních snímačích proudu
