Unikátní řídicí systém Modicon M580 Safety je určen do míst s četným výskytem kritických úloh, kde v případě výpadku hrozí vysoké materiální škody, nebo dokonce ohrožení lidského života.

Uplatnění nachází v těžkém průmyslu (řízení bezpečnostních funkcí skladování prašných materiálů, hořáků kotlů či kompresorových stanic), v chemickém i potravinářském průmyslu, při zpracování plynu nebo v energetice. Integrovaným Ethernetem vybaven a proti kybernetickým útokům zajištěn zvládá najednou „běžné“ řízení i bezpečnostní aplikace SIL 3.

Společná topologie se v éře IIoT vyplácí

Modicon M580S (S jako „Safety“) od Schneider Electric je certifikován TÜV na úroveň bezpečnostní integrity SIL 3. Splňuje tak nejen normy IEC 61508 a IEC 61511 (procesní řízení), ale i IEC 62061 (strojní bezpečnost).
Modicon M580S vychází vstříc aktuálním trendům a požadavkům zákazníků na tzv. společnou topologii. Má společný inženýrský nástroj pro „běžné“ řídicí úlohy i pro bezpečnostní („safety“) aplikace. Z pohledu hardwaru může Modicon M580S zároveň obsahovat jak bezpečnostní moduly, tak běžné v/v jednotky v jednom uceleném systému. Interní architektura totiž vychází z filosofie „1 ze 2“ – odděleně vykonává úlohy řízení technologie a úlohy řízení bezpečnosti procesu.
Výše uvedené uspořádání s sebou přináší řadu užitečných výhod – od citelného snížení nákladů na inženýring (programování) a uvedení do provozu, přes zkrácení doby potřebné na dodání celé zakázky, až po jednotný systém zabezpečený proti kybernetickým útokům. Přehlédnout nelze ani optimalizaci počtu náhradních dílů.

m580s 1

Modicon M580S: výkonný a bezpečný

Základ systému Modicon M580S tvoří procesorová jednotka, kterou „pohání“ dvoujádrový procesor SPEAr 1380. První jádro je vyčleněno pro vykonávání a zpracování aplikací, druhé pak obstarává pouze komunikaci. Modicon M580S disponuje poměrně velkou pamětí – pro řídicí program má vyhrazeno 16 MB, pro data pak 4 MB. Jeho signifikantní dostupnost zvyšuje unikátní koncept kontroly a řízení paměti ECC (Error Code Correction). Příznivě se jistě projeví i přidání redundantního 24V DC napájecího zdroje. Opomenout nelze ani bezpečnostní koprocesor, který kontroluje vykonávání bezpečnostní aplikace a provádí přesnou diagnostiku systému.
Pro zpracování signálů slouží certifikované jednotky digitálních vstupů, resp. výstupů, a analogových vstupů. Můžeme je vyjímat pod napětím a podporují funkci CCOTF (Change Configuration on the Fly) – doplnění nového modulu za běhu kontroléru. Pokročilé funkce – například signalizaci rozpojení smyčky, odolnost proti zkratu nebo možnost mechanického zámku pro rekonfiguraci – mají na starost binární jednotky.
Při návrhu si projektant volí mezi lokální centralizovanou architekturou a rozsáhlým distribuovaným systémem. Na každý pád může nyní využít i tzn. interferenční jednotky či jiné příslušenství typu propojovacích kabelů nebo komunikačních modulů.

Integrita EcoStruxure a robustnost ECE

Pro tvorbu řídicího programu slouží nová verze rozšířeného a oblíbeného inženýrského nástroje EcoStruxure Control Expert (skalní fanoušci znají pod názvem Unity Pro XLS). Celý systém Modicon M580S je plně zaintegrován do unikátního konceptu EcoStruxure – s návazností na nadřazené systémy i aplikace, a samozřejmě s vysokým stupněm odolnosti proti kybernetickým útokům.

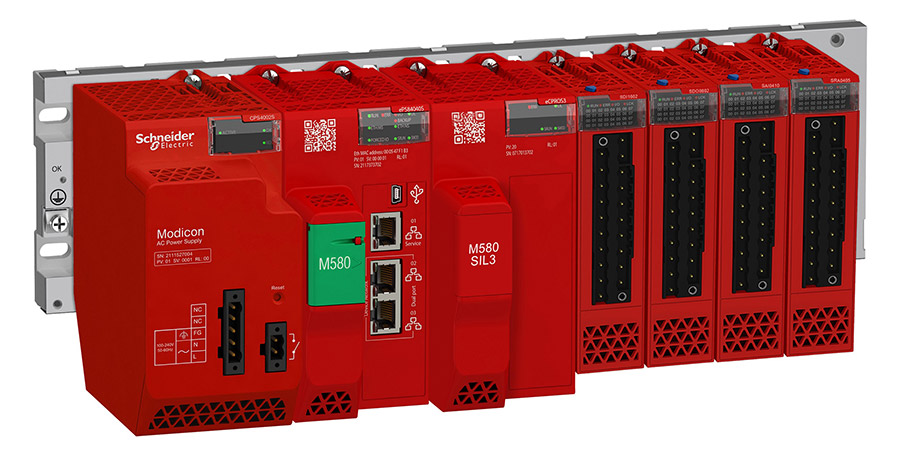

m580s 2

Typické aplikace s vysokým stupněm rizika

Modicon M580 Safety od Schneider Electric míří především do míst s četným výskytem kritických úloh, kde v případě výpadku hrozí vysoké materiální škody, nebo dokonce ohrožení lidského života. Uplat¬nění nachází v těžkém průmyslu (řízení bezpečnostních funkcí skladování prašných materiálů, hořáků kotlů či kompresorových stanic), v chemickém i potravinářském průmyslu, při zpracování plynu nebo v energetice.

Modicon nedávno oslavil 50: jen jeden může být první!

První Modicon 084 spatřil světlo světa v roce 1968. Byl vybaven ferritovou pamětí o kapacitě 32 kB, kde měl uložen jak operační systém, tak aplikační program. Disponoval 256 vstupy/výstupy. Samostatný programovací panel (P101) o velikosti kufříku umožňoval nastavit základní funkce automatu. Modicon 084 se stal takovou legendou, že slavné americké muzeum Smithsonian Institute zařadilo Modicon 084 s výrobním číslem 0001 do své expozice.

Více informací naleznete na www.se.com
